左旋右旋离心引风机的性能测试
来源:原创 作者: 时间:2020-03-13

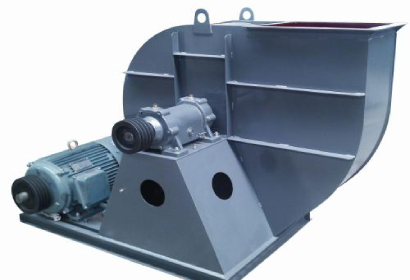

成都保能风机 都风机 都风机厂 四川风 近期对两台并联离心引风机进行了现场性能测试,为方便并联,左旋、右旋离心引风机各一台,主要对风机的平面温度、静压、动压、流量、电流、轴功率进行了测试,测试数据如下:

进口不带接管和出口带接管的风机测试


项 目  代  号 单位 数值 数值 注
现场测量数据 ▲1 大气压力  bP  Pa  98374
▲2 平面 3 温度  td 3  ℃  25.5
▲3 平面 3 静压  s3P  Pa  1395
▲4 平面 3 动压  Pd 3  Pa 117

项 目  代  号 单位 数值 数值 注
现场测量数据 ▲5 平面 3 面积  3A  2m  0.6875  左 旋 风 机
▲6 平面 1干球温度  td1  ℃  24
▲7 平面 1湿球温度  w1t  ℃  14
▲8 平面 2 温度  td 2  ℃  26
▲9 平面 2 静压  s2P  Pa 1594
▲10 风机转速  n  r/min  1910
▲11 平面 2 面积  2A  2m  0.3
▲12 通风面积  A  2m  0.21
▲13 平面 1干球温度  td1  ℃  24  右 旋 风 机
▲14 平面 1湿球温度  w1t  ℃  14
▲15 平面 2 温度  td 2  ℃  26
▲16 平面 2 静压  s2P  Pa  1594
▲17 风机转速  n  r/min  1890
▲18 平面 2 面积  2A  2m  0.3
▲19 通风面积  A  2m  0.21

项 目  代  号 单位 数值 数值 注
测得的电动机数据  ▲1 电 压  1U  V  380 左 旋 风 机
电 压  2U  V  377
电 压  3U  V  383
▲2 电 流  1I  A  25
电 流  I2  A  26.5
电 流  3I  A  26.5
 空 载 电 流  0I  A  10.1
▲3  电 压  1U  V  380 右 旋 风 机
电 压  2U  V  378
电 压  U3  V  379
▲4 电 流  1I  A  23.5
电 流  2I  A  25
电 流  3I  A 25
 空 载 电 流  0I  A  10.1
项目  代 号 单位 数值 数值 注
电动机的标牌数据 ▲1 额 定 功  PN  kW  18.5  左、右旋风机电动机标牌数据相同
▲2 电动机定子绕组相数  m1  —  3
▲3 额 定 频 率  f  ZH  50
▲4  额 定 电 压  NU  V  380
▲5 额 定 转 速  nN  r/min  1470
▲6 额 定 电 流  IN  A  35.9
总要求: 出口调节风门的叶片处于全开位置。风机通过带与电动机联接。
项目  代 号 单位 数值 数值 注
计算数据 ▲1 平面 1处的气体密度  1.  kg/m3  1.15  依附录C图C-1
2 平面 1 压力  b1 bP . P  Pa 98374
3 平面 2气体密度  2 1 2 1 1 2 273( )( )273 s b d b d PP t P t . . . . . . . I0  kg/m3  1.161

项 目  代 号 单位 数值 数值 注
3 1. ..
计算数据 4 平面 3的气体密度  3 1 1 3 273 ( )( )273 s b d b d PP t P t . .. .  kg/m3  1.16
5 平面 3上的速度  3 3 3 2dP v . ..  m/s  14.2
6 平面 3上的流量  3 3 3vq . v A  3m/s  9.763
7 平面 1上的流量  3 1 3 1 v v vq q q . .. .  3m/s  9.848
8 左旋风机的流量  vvq q n n n . . .左旋风机左旋风机左旋风机右旋风机  3m/s  4.95  每 台 风 机 的 流 量 均 与 其 转 速 成 正 比
9 右旋风机的流量  vvq q n n n . . .右旋风机右旋风机左旋风机右旋风机 3m/s  4.898

项 目  代 号 单位 数值 数值 注
计算数据 10 左旋风机的负载率  N I I. .测量左旋风机  —  0.724
11 右旋风机的负载率  N I I. .测量右旋风机  —  0.682
12 左旋风机的轴功率  A N N P UP U. .左测量左旋风机  kW 13.39
13 左旋风机的轴功率  ( )N N N P I I UP I I U . . .左B测量空载测量空载  kW  11.4
14 左旋风机的轴功率  2 A BP PP ..左左左旋风机  kW  12.4
项 目  代 号 单位 数值 数值 注
计算数据  15 右旋风机的功率  A N N P UP U . .右测量右旋风机  kW 12.58
16 右旋风机的功率  ( ) N N N P P I I U I I U . . . .右B测量空载测量空载  kW  10.3
17 右旋风机的轴功率  2 A BP PP ..右右右旋风机  kW  11.44
18 左风机的内功率  P左风机输入  kW  11.72  根据附录B图B-1,估算每台风机的带驱动损失为5.5%
19 右风机的内功率  P右风机输入  kW  10.81
项目  代 号 单位 数值 数值 注
系统附加 1 左旋风机平面 2上的流量  1 2 2 v vq q . ..左左旋风机  3m/s  4.903
2 左旋风机平面 2上的速度  2 2 2 vqv A .左  m/s  16.34
3 左旋风机通风面积比  2 A A  —  0.7
4 右旋风机平面 2上的流量  1 2 2 v vq q . ..右右旋风机  3m/s  4.852
5 右旋风机平面 2上的速度  2 2 2 vqv A .右  m/s  16.17
6 右旋风机通风面积比  2 A A  —  0.7
1.PsY
阻 ▲7 系统附加阻力 (通风面积比为 0.70、速度 16.36m/s Pa  125
   (查图 4-18) 和1 6.2m/s时、无风筒、,可查附加阻
力 力曲线 S 、 1.2 kg/m3 )
△PSY11.PsY
8 系统附加阻力    ( 通风面积比为 0.70、速度16.36m/s和 16.2m/s时、无风筒、可查附加阻力曲线 S 、 1.161 kg/m4 )  Pa  120.9


项 目  代 号 单位 数值 数值 注
风
机静 1 左、右旋风机静压  2 1sF s sY P P P. . .  Pa  1715
压  n n n ..左右规定() 2 3 kg1.2 m . .规定 C :指定
换算成规定条件  1 左旋风机流量  /2 vC v q n n q n . .左左右左旋风机左()  3m/s  4.924
2 左旋风机静压  2 1 1.2 sFC sF P n nP n . . . .. .. . . .左左右左() /2  Pa  1771
3 左旋风机内功率  3 1 1.2 cP P . . . .. .. . . .左旋风机左风机输入左右左(n +n) /2 n  kW  12.04
4 右旋风机流量  /2 vC vq q n n n . ..右右旋风机左右右()  3m/s  4.924
5 右旋风机静压  2 1 1.2 sFsFCP P n n n . . . ... .. . . .右左右右() /2  Pa 1809
6 右旋风机内功率  3 1 1.2 cP P . . . .. .. . . .右旋风机右风机输入左右右(n +n)/2 n  kW  11.46

警示:
在上述表中的 ▲ 表示 :
 1) 在右侧单元格中用新的数值置换上一次试验时用过的数值

 2) 或者默认在右侧单元格中保留了上一次试验时用过的数值,而不需作任何工作。以下全同。

 3) 必须确认上述两项确实实现

 4) 一定要重新置换、默认,否则你所见到的是上一次试验时采用过的(这一次应置换)数值残留。

 通过对左旋、右旋离心引风机的性能测试,明确了这个型号的引风机的实际性能参数,为风机设计制造提供了理论依据。
